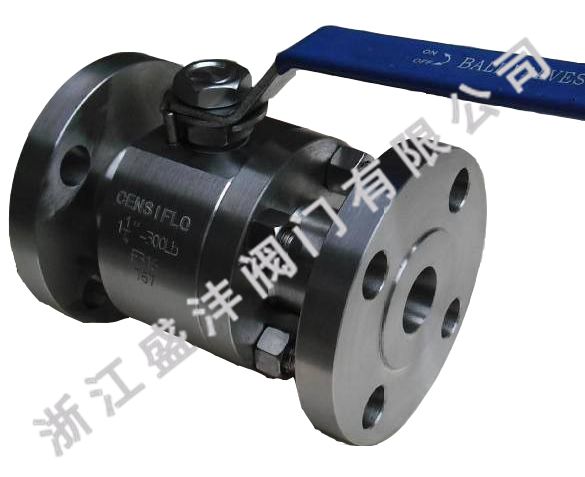

法兰锻钢球阀锻造材料在zui大额定工作压力下具有足够的硬度和强度，使用时没有固有缺陷。适当的壁厚决定了阀体，法兰锻钢球阀适用于各种高强度螺栓阀系统，易于维护并且在压力管道阀中具有足够的压力。法兰锻钢球阀内部结构经过精心设计，您可以从各种工作条件中进行选择以提高工作可靠性。
法兰锻钢球阀 Q41F-300LB性能规范
公称压力：1.6、2.5、4.0、6.3Mpa
强度试验：2.4、3.8、6.0、9.5Mpa
密封试验：1.8、2.8、4.4、7.0Mpa
上密封试验：1.8、2.8、4.4、7.0Mpa
气密封试验：0.6Mpa
公称尺寸：DN15-DN400(1/2~16”)
阀门主体材料：CF8、CF8M、CF3、CF3M、WCB、WCC、A105、LF2、LCB、LCC
适用介质：水、油、气、化工、电站等
适用温度：-29℃~425℃
法兰锻钢球阀 Q41F-300LB设计标准
技术规范：国标
设计标准：GB/T12237
结构长度：GB/T12221
连接法兰：GB/T9113JB79
试验与检验：GB/T12237JB9092
法兰锻钢球阀 Q41F-300LB主要零件材料
序号 | 材料名称 | 碳钢 | 不锈钢 | |||
1 | 阀体 | A105 | F304 | F304L | F316 | F316L |
2 | 球 | SS304 | SS304L | SS316 | SS316L | |
3 | 阀杆 | SS304 | SS304L | SS316 | SS316L | |
4 | 密封圈 | PTFE、RPTFE | ||||
5 | 垫片 | O型圈, PTFE, 金属垫片 | ||||
6 | 填料 | PTFE, 金属垫片 | ||||
7 | 止推垫片 | PTFE | ||||
8 | 定位片 | A283D, 不锈钢 | ||||
9 | 手柄 | A283D, 不锈钢 | ||||
10 | 薄型螺母 | 不锈钢 | ||||
11 | 定位销 | 不锈钢 | ||||
12 | 螺母 | A194-2H | A194-8 | A194-8M | ||
13 | 螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
法兰锻钢球阀 Q41F-300LB主要连接尺寸及重量(mm&kg)
通径 | L | d | D | D1 | D2 | b | f | z-d | H | W | 重量 |
1/2 | 140 | 13 | 95 | 66.5 | 35 | 14.2 | 1.6 | 4-15 | 56 | 130 | 3.3 |
3/4 | 152 | 19 | 117 | 82.5 | 43 | 15.7 | 1.6 | 4-19 | 70 | 160 | 5.6 |
1 | 165 | 25 | 124 | 89 | 51 | 17.5 | 1.6 | 4-19 | 80 | 220 | 6.7 |
1-1/4 | 178 | 32 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | 90 | 250 | 9.5 |
1-1/2 | 190 | 38 | 156 | 114.5 | 73 | 20.6 | 1.6 | 4-22 | 100 | 250 | 13.4 |
2 | 216 | 51 | 165 | 127 | 92 | 22.3 | 1.6 | 8-19 | 110 | 290 | 20 |
